Il layout dei
sistemi a induzione
Molti componenti, un solo insieme
Convertitori di frequenza, induttori, controllo della temperatura – come sono effettivamente i sistemi a induzione? Qui descriviamo i componenti che formano un sistema a induzione completo e le loro funzioni.
![Diagram showing the construction of an induction unit with cooling system and mains transformer](https://www.himmelwerk.com/wp-content/uploads/2022/08/Info-Graphic-Layout-Induction-System.png)
Convertitore di frequenza
Caratteristiche generali di un convertitore di frequenza:
- Mette a disposizione l’energia necessaria
- Definisce la frequenza di lavoro possibile
- Potenze da 2 kW a 250 kW
- Intervallo di frequenza: da 4 kHz a 2 MHz
![Generatore ad alta frequenza di grandi dimensioni della serie HU](https://www.himmelwerk.com/wp-content/uploads/2021/05/Umrichter_HUS150-HUS200-2-1024x576.png)

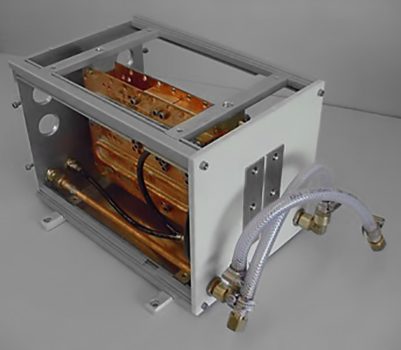

Circuito esterno
Funzioni del circuito esterno:
- Per il collegamento dell’induttore
- Viene dotato di condensatori
- Possibilità di modifica della dotazione dei condensatori per la definizione della frequenza (in base al convertitore di frequenza)
Caratteristiche dei circuiti esterni Himmelwerk:
- Di facile manutenzione
- Raffreddamento ad acqua
- Struttura compatta per l’integrazione ad ingombro ridotto
![Layout dei sistemi a induzione: Circuito esterno Circuito esterno](https://www.himmelwerk.com/wp-content/uploads/elementor/thumbs/Vertiefung-aufbau-induktionsanlage-aussenkreis-Bearbeitet-pnyy9x5rn83skyg5lpxebb3iwtmsrt6j32sb9y8npc.jpg)
Induttore
Layout di un induttore:
- Tubo in rame con scorrimento d’acqua
- La geometria viene adattata al componente
- L’esatto adattamento al componente garantisce un elevato rendimento
![Induttore oblungo](https://www.himmelwerk.com/wp-content/uploads/2021/05/Induktor_HG6760-2-1024x576.png)
Radiatore dell’acqua
Funzione:
- Sistema chiuso per il raffreddamento del convertitore di frequenza, del circuito esterno e dell’induttore
- Garanzia di un circuito dell’acqua di raffreddamento chiuso
- Mantiene la qualità dell’acqua di raffreddamento
![Impianto di ricircolo dell’acqua di raffreddamento eChilly](https://www.himmelwerk.com/wp-content/uploads/2021/05/Rueckkuehlanlage_eChilly-1-1024x576.png)
Pirometro
Funzione:
- Dispositivo per la misurazione senza contatto e regolazione della temperatura dei componenti
- Possibilità di intervalli di impiego con una temperatura delle superfici compresa tra 50 e 3000 °C
![Pirometro a infrarossi](https://www.himmelwerk.com/wp-content/uploads/2021/05/Pyrometer_KTRD4000-1-1024x576.png)
Smart Upgrade
Unico nel suo genere in Himmelwerk: lo Smart Upgrade con cui, in base all’IA, è possibile monitorare e controllare il rispetto dei valori limite definiti nei riscaldamenti induttivi.
- Soluzione di retrofit per tutti i convertitori di frequenza basati su IA
- Monitoraggio dei processi induttivi
- Riconoscimento delle cause degli errori
![Smart Upgrade sui convertitori di frequenza in officina](https://www.himmelwerk.com/wp-content/uploads/2021/05/SmartUpgrade_DSC02554-1024x576.jpg)
